液化氣切水器

|產品介紹

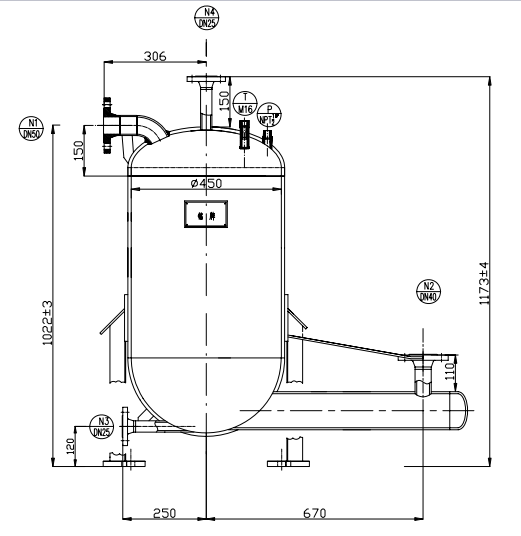

|產品結構

本產品由殼體、浮子、杠桿及浮力放大機構、無背壓二次密封閥等主要部件組成，它利用水和液態烴的密度差及液體在容器內壓力均布的原理，通過浮子沉浸在水和液態烴中浮力差實現上下運動，借助力的放大機構放大浮力差，以此為動力來控制無壓閥的開啟和關閉，并將切水器罐內分離的液態烴快速返回到球罐內，從而達到切水控制的目的。

|產品技術參數

1、 設計壓力：2.2Mpa-6.4Mpa
2、 工作溫度：-20℃-50℃
3、 工作介質：液化烴類和水
4、 脫水介質密度：≤790KG/立方
5、 切水量：0.01-30立方/小時
6、 切水含烴量：≤20PPM

|安裝維護

 安裝、檢測步驟及注意事項
 1.在專業人員的指導下安裝，為確保球罐切水器的順利工作，切水器應處于水平狀態。
 2.安裝前和后均不要讓任何物體或者雜質落入球罐切水器罐內，或落在閥座上導致磕壞或者刮傷密封面，從而造成設備失效。
 3.現場安裝前，封閉介質入口閥處于關閉狀態，請開啟排水口，從放空口充入壓縮空氣0.6-2.5Mpa（任何一值均可），檢查在無水的狀態下設備的密封效果是否因運輸環節受到影       響。
 4.上述過程中發現排水口有風沖霧射狀態，說明閥門密封不嚴，應立刻關閉排水口閥及入口閥，設備不得安裝，在供應商專業的指導下調整。
 5.確定無誤后在切水器入水口與對接彎頭沒有連接前，開啟排水閥、關閉放空口閥、倒入清潔的110升水到球罐切水器罐內，邊倒邊觀察，到排水口不斷排水，當排水口排水結束       后關閉排水口繼續倒水直到水灌滿為止。
 6.安裝處地面應用水平儀找平，并保持較高強度，用3個M20地腳螺栓安裝。
 7.按圖紙的尺寸及方位先將介質到切水器的管線安裝好，再測量閘閥F1中心線到地面的高度，確保從球罐底部到切水器入口為坡形，為避免罐根閥受力應先確定切水器支腿具體         位置，擱置減震墊片，將切水器擱置在減震墊片上，不斷調整各減震墊片的厚度，直到對接處中心高度完全一致，再按照?qǐng)D紙上焊對接法蘭的方法確保兩處法蘭螺栓對接輕松，       閘閥不受力。
 8. 全部對接安裝后確保所有閥門處于關閉狀態。
 9.無誤后球罐切水器應接地，以防止靜電積聚產生潛在的危險。

為確保切水器的安全可靠的工作，應充分熟讀并理解本品的配套說明，應至少每三天巡檢一次球罐切水器，及時了解設備的使用情況，當發現：
1. 各密封連接處、閥門的閥柄與閥體結合處出現泄漏或滲漏，應及時關閉入口閥、排水口閥。
2. 盡量減少閥門的操作，避免閥體過早出現磨損而泄漏
3.本品連續0.5-1小時不排水應關閉排水口閥門，作業完畢及時關閉閥門
4.放空口閥門僅在安裝期間或排污、檢修、放空時開啟，其他時候均關閉嚴密
5.至少每一年按檢測報告及驗收檢測辦法進行切水及密封性能檢測
6.定期排污，應根據現場情況及時除去切水器內的污垢，在確定切水器內及球罐排水管內全部為水時出去雜質，注意：排污前先關閉罐根閥，再開啟放空口，確保切水器內及球          罐內無液態烴
7. 安裝完成投產前或檢修完畢后必須清污再投產。

切水器的檢查與維修
1.切水器必須加強日常檢查和維護保養，發生故障應及時排除，保持切水器處于良好的工作狀態，并嚴格執行當?shù)貏趧?dòng)部門和公安消防部門的有關規定。
2.液化石油切水器的定期檢查，分為月檢、年度檢和全面檢驗三種，年度檢驗每年檢查一次，全面檢驗按《容歸》相關規定進行，切水器從投入使用起三年內必須進行首次全面檢      驗，年度檢驗如發現嚴重缺陷，必須提前全面檢驗。
3.承擔全面檢驗的部門和用戶應按勞動相關管理規程的條文嚴格執行。
   A、液化石油切水器的年度檢驗包刮以下內容。
      （1）檢查切水器表面有無裂紋、腐蝕、凹坑、泄露等缺陷。
      （2）按照《容歸》有關要求檢查，進行相應的性能試驗和檢驗，不合格零部件應及時更換。
      （3）所有法蘭密封情況。
      （4）耐壓試驗及殼體厚度檢測（是否大于計算厚度）
   B、月度檢驗包刮以下內容
      （1）切水器的外觀有無異常情況發生
      （2）切水量是否正常
      （3）排水時是否泄露液態烴
      （4）當完成切水操作后，切水器出水口的閥門是否關閉
      （5）監控系統各部分是否運行正常

故障排除
1.切水器罐體連接法蘭密封面泄露
    原因：1、密封面多次使用導致墊片損壞。2、螺栓擰緊時緊固力不夠，或者不均勻。
    消除方法：1、更換密封墊片。2、緊固法蘭的連接螺栓、更換失效的螺栓、螺母。

2.排水閥泄露
    原因：1、液化石油氣雜質侵入排水閥內，影響正常操作。2、密封面長期使用有損傷、老化或污垢卡住密封圈。
    消除方法：1、清洗排水閥。2、更換密封圈。

|訂貨須知

1.需要提供壓力，口徑，脫水量，材質等。
