JPS型截油排水閥
|產品介紹
JPS型截油排水閥適用于油品罐區�？梢苑乐褂推饭迏^(qū)跑油、冒油或爆炸時，油品外泄而造成的事故。
|產品結構

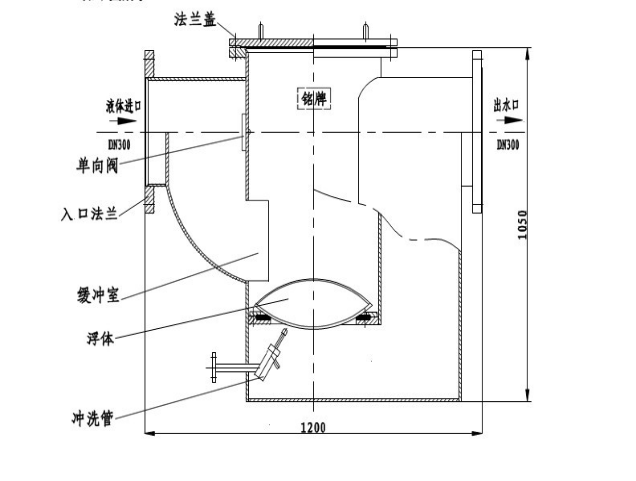

為基本滿足一般罐區的排水量，本產品進出口的直徑為DN300，其總體結構，如上圖所示：

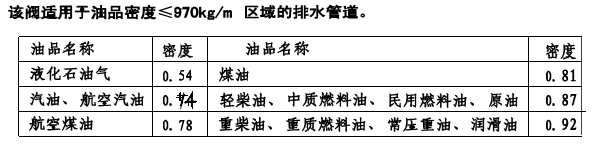

|產品技術參數
JPS型截油排水閥根據油水密度的差異和浮力原理，利用一個其密度介于油和水之間的扁形浮體和圓孔的開合來控制排水通道的開通與關閉，其自行運做情況如下1、 管道內介質全為水或含有及少量浮油時，由于浮體被浮起，通道是敞開的，水被排出。
2、 管道內介質全為油時，油將緩沖室的水從下壓出，隨著緩沖室中水的減少，油的增加，浮體所受的浮力越來越少，當浮體所受的浮力小于浮體的重力時，浮體下沉將圓孔堵�。搓P(guān)閉），油不能夠流出。
3、 當管道內油水混合時，進水通道、緩沖室與出水通道組成了水封，水從緩沖室下排出，而油從緩沖室上部回流。
4、 當管道內無介質時，由于裝置內保持一定的水位，裝置內浮體處于常浮狀態，使油品罐區內的水隨時能正常排出。緩沖室內保持一定的水位，一方面是為了保證通道的正常開通，另一方面形成水封使排水通道在閥前后被水隔斷可確保區域安全。

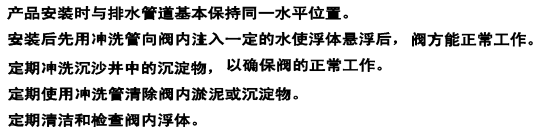

|安裝維護

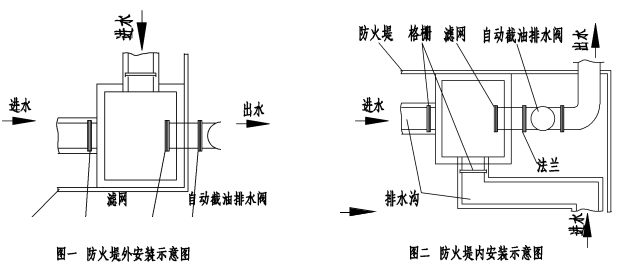

該產品排水管道采用法蘭連接，埋地安裝，克安裝在防火堤內，也可安裝在防火堤外：
