HB-II型自動截油排水器

|產品介紹

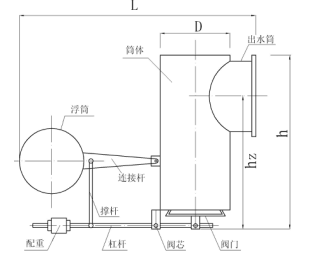

|產品結構

 1、本產品采用無背壓的特殊設計結構，杠桿帶動閥針移動，使閥芯外壓力一致，杠桿繼續移動，針閥和閥門很靈活的一起開始排水，從而解決了減壓與排水閥不同步的現象，克服了關閉不嚴的缺點，確保灌區安全；
  2、不需任何能源實現自動控制，安全、環保、經濟；
  3、體積小、結構合理、無易損件、使用壽命長、不需補充水，使用維修方便；
  4、有水時自動開啟，天旱無水時自動關閉，有油水混合物時實行油水自動分離，本設備24小時全天候工作，減輕了操作工下雨時開閥、天晴關閥的工作壓力，杜絕了跑油事故的發生。

|產品技術參數

1、公稱通徑：DN200、DN250、DN300、DN350、DN400、DN500
2、公稱壓力：≤0.25MPa
3、法蘭標準：HG20592-2009
4、適用介質密度：≤970kg／m³

型號	通徑	壓力(MPa)	D	L	H
HB-200-11	DN200	PN0.25	219	880	520
HB-250-11	DN250	PN0.25	273	930	520
HB-300-11	DN300	PN0.25	325	980	520
HB-350-11	DN350	PN0.25	377	1030	520
HB-400-11	DN400	PN0.25	426	1080	620
HB-500-11	DN500	PN0.25	530	1281	720

|安裝維護

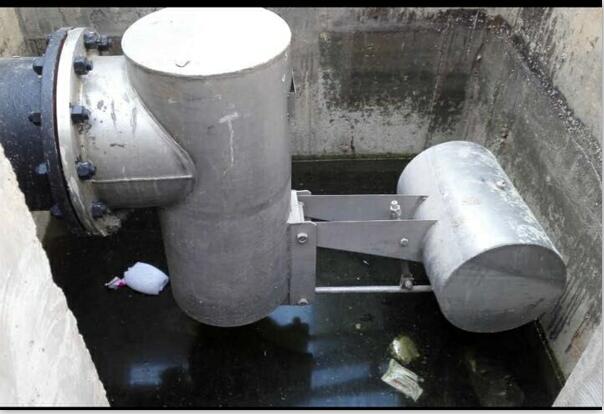

本產品直接安裝在油品罐區沉砂井內，直接與排水管水平連接，詳細尺寸參見中石化工業通用圖“總圖運輸通用圖集”SH104—2006《油品灌區水封閥安裝圖》。
1、打開包裝，按裝箱單清點設備；
2、先將出水筒法蘭與排水管水平法蘭連接：
3、將浮筒連接在水筒上；
4、安裝閥芯和杠桿連接浮筒與杠桿之間的撐桿；
5、安裝配重后即行投入使用；

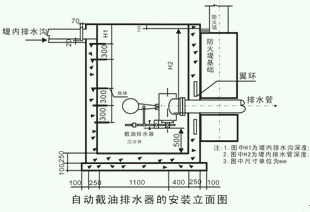

6、請按以下視圖安裝：

注意事項
1、油品罐區內通往沉砂井的排水溝必須設有隔柵，不得讓雜物流入沉砂井內，造成排水閥失靈。
2、安裝和清除沉砂井內的雜物時，工作人員上下要用爬梯，不得用浮筒作爬梯，否則會造成截油排水器閥門的泄露和杠桿的折彎或折斷。
3、要定時清除排水溝內的雜物和沉積物，否側會影響排水器閥的開啟和關閉。
4、要及時回收沉砂井內的積油。
5、本設備出廠前已調試好，不要自行調試。按照步驟組裝即可使用。
6、截油排水器的出水筒與排水管的連接必須保持水平安裝。

常見故障處理方法

故障現象	故障原因	處理方法
排水閥芯關閉不嚴，少量帶油	閥芯有雜物卡住	及時清除雜物
	密封圈變形	更換密封圈
排水閥芯打不開，不能排水	浮筒與杠桿連接脫落	恢復杠桿與浮筒連接栓
	用浮筒作爬梯使杠桿折彎、折斷	恢復杠桿
	配重位置移動	重新調整配重
	浮筒泄露	更換浮筒
	沉砂井中沉積物過多	清除雜物

|訂貨須知

1.訂貨需提供產品的型號、口徑、數量等。
