金屬軟管補償器系列
波紋補償器
|產品介紹
波紋補償器也叫膨脹節，或伸縮節。波紋補償器由主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。波紋補償器主要用在各種管道中，它能夠補償管道的熱位移，機械變形和吸收各種機械振動，起到降低管道變形應力和提高管道使用壽命的作用。

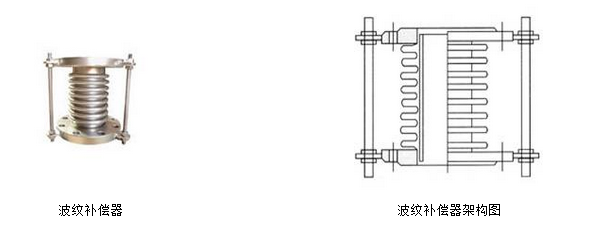

|產品結構
|產品技術參數
波紋補償器參數材料表：| 波紋管 | 不銹鋼、襯里 |
| 法蘭 | 碳鋼、不銹鋼、襯里 |
| 公稱壓力（MPa） | 0.6~5.0 （150Lb~600Lb） |
波紋補償器表格計算單位：（mm）
| 公稱通徑DN（mm） | 波數n | 補償量 | 總長 | ||
| 0.6Mpa | 1.0Mpa | 1.6Mpa | |||
| 40 | 8 | 12 | 11 | 12 | 140 |
| 50 | 8 | 16 | 15 | 13 | 160 |
| 65 | 8 | 21 | 18 | 14 | 190 |
| 80 | 8 | 25 | 22 | 17 | 215 |
| 100 | 8 | 30 | 24 | 18 | 240 |
| 150 | 8 | 35 | 27 | 20 | 260 |
| 200 | 8 | 40 | 30 | 20 | 280 |
|安裝維護
|訂貨須知
1、訂貨時請注明產品尺寸、操作壓力及連接形式。2、當需要其他標準法蘭、材質或操作壓力時請?jiān)谟嗀洉r(shí)注。
