套筒排泥閥

|產品介紹

|產品結構

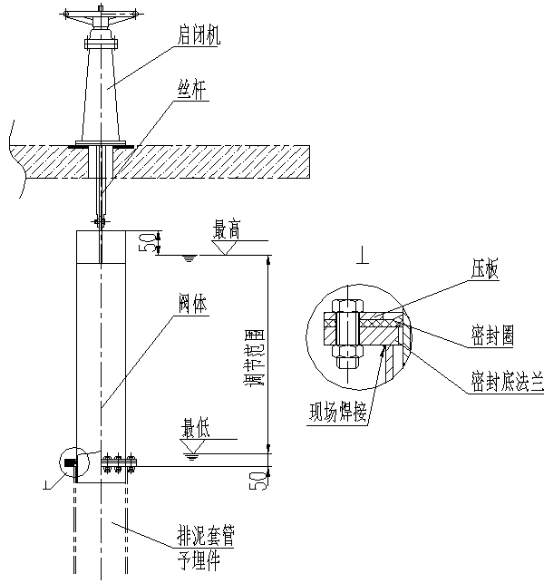

套筒排泥閥主要由閥體、密封底法蘭、密封圈、壓板、絲桿、啟閉機等構成如圖所示：

|產品技術參數

用在污水系統調節水位高度。一般高度在0.6m-2m之間。可根據客戶實際使用工況訂做。

|安裝維護

1、 檢查預留洞口符合土建尺寸要求,洞口軸心鉛垂度允差＜20mm。
安裝排泥閥運輸過程中的變形及損傷, 要進行全面的檢查和修整。未安裝前必須堅直放置,防止滑閥變形影響止水效果,同時絲桿以及聯接桿不可受力彎曲。

安裝與調試:
1、 按照?qǐng)D紙調節范圍尺寸復核排泥套筒上口位置標高，切割去多余部分并打磨上緣平齊。
2、 將密封底法蘭放置在排泥套筒上沿，本法蘭中心需要與排泥套筒中心鉛垂線重合,允差＜1/500，同時需要調校法蘭上平面確保水平。
3、 按圖要求焊接密封底法蘭，焊接必須控制小電流施工，不得使密封法蘭扭曲變形。
4、 安裝啟閉裝置,將絲桿穿入啟閉機,注意使啟閉機中心、絲桿軸心、套筒閥的中心必須在一條鉛垂線上。
5、 調整絲桿中心后,將啟閉機底板與預埋鋼板焊固。
6、 在排泥閥的安裝過程中,應對法蘭密封面做好保護,不得損壞。
7、 依次套上密封圈和壓板緊固螺栓鎖緊密封圈。

使用與維護:
1、 使用手動啟閉機時,要用力均勻,不要在關閉時用力過猛以防損傷橡膠密封面。
2、 要定時給絲桿及啟閉機加潤滑油脂。
3、 每年需對排泥閥作一次油漆、防腐處理。
4、 不要頻繁啟閉排泥閥。
5、 對于啟閉機的使用與維護參見其說明書.

|訂貨須知

1.需提供材質，口徑，壓力，啟閉機形式和調節高度等數據。
