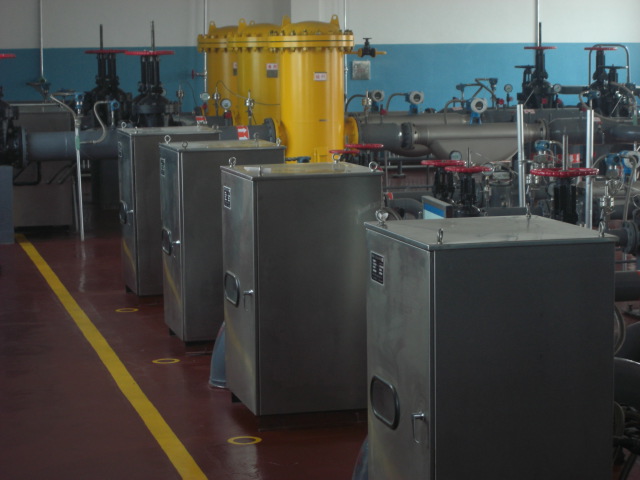

原油管線自動采樣器
|產品介紹
1、結構簡單可靠，運行故障率低，便于維護。
2、自動化程度高，對試樣采集和流量信號全過程監測，設有各種故障和異常情況報警。
3、針對流量比例樣設計，同時兼顧時間比例樣的采集。
4、取樣探頭入口取樣線速度隨輸油速度自動調節，確保流量比例樣采集的代表性。
5、樣品接收器采用密閉式可變?nèi)莘e結構，樣品與輸油管道壓力、溫度同條件儲存，無成分損失。
6、PLC控制系統，觸摸屏操作，參數設置明了，可滿足各種輸油工作狀態下的樣品采集設置。
7、內置計量管理系統，對輸入的流量計信號進行體積量計數。輸油運行狀況監測和報警、儲存。打印32天臺班數據。
8、清洗功能，設備長期停用前可對接液管件及部件進行清洗。
|產品結構
與同類產品相比，該取樣器有三大特點：
一、符合最新國家標準（SY/T5317-2006）對原油自動取樣器的各項要求。
二、全數字化參數設置,操作使用簡便。
三、完善的輸油計量管理系統（臺班產量、輸油流量監控、流量計現場累積誤差修正、報表打印、日報月報）。
原油自動取樣器關鍵外購件全部選用進口產品及國內知名品牌，關鍵自制件全部委托軍工企業加工制作。
|產品技術參數
1.外型尺寸： 660X 660 X 1200（mm），不銹鋼殼體，并按用戶要求設計;
2.電力輸入： a.電壓： 380V±10%； b. 功率 : 4.0 kW（采用4*1.5阻燃電纜即可）
3.電機功率：0.75 kW 、0.37 kW；
4. 工作介質： 溫度： 80℃以下； 黏度： 有流動性；
5.壓力：4.0Mpa以下(高于4.0Mpa單獨設計);
6.工作環境： 視介質凝固點而定，低于凝固點應保溫或電伴熱；
7.性能系數： 0.95---1.05（優于國際標準的0.90-1.10）；
8.取樣間隔時間/流量(周期)：間隔時間10---999 （s）可調，間隔流量可調;
9.單次取樣量: 1.5-10（ml）（可調節）,并可按用戶需要設計；
10.有關參數就地控制、顯示、調整及通信遠傳到值班室,控制、顯示、調整；
11.取樣量稱重即時顯示、超重及欠量報警、停電、停機等報警；
12. 輸油管線達不到紊流時，可采�。�1-局部縮徑或2-管線內安裝自力式整流器或安裝外循環泵及射流器；我公司推薦局部縮徑，其效果最好；
13.該取樣器不存在死油段，不存在滯后現象；
14.防爆等級：dⅡBT4。
|安裝維護
|
序號 |
故障現象 |
分析故障原因 |
排除方法 |
|
1 |
取不出樣品 |
液壓壓力太小 管線、過濾器、取樣頭堵塞 取樣頭單向閥密封不好 |
調節泄壓閥提高液壓站工作壓力 清洗管線、過濾器、取樣頭等 更換單向閥密封件 |
|
2 |
取樣口常滴油 |
取樣閥開啟壓力小于管線壓力 取樣閥密封墊片損壞 取樣閥內有雜物 |
調節或更換取樣閥，調高取樣閥開關壓力 更換取樣閥密封墊 清洗取樣閥 |
|
3 |
單次取樣量小 |
單向閥密封不好 |
清洗單向閥或更換單向閥密封件 |
|
4 |
呼吸孔漏油 |
原油缸內活塞密封墊圈損壞 |
更換活塞密封圈 |
|
5 |
原油缸氣孔漏液壓油 |
活塞連桿密封圈損壞 |
更換密封圈 |
|
6 |
電機啟動便取樣 |
液壓管線連接錯誤 |
上、下調換液壓管線的連接 |
