手搖在線采樣器
|產品介紹
HCYL型采樣器參考UOP技術設計制造，適用于石油、化工裝置中對管道內的工藝狀況下各種介質，尤其是有毒、易燃、易爆等危害性的中、低壓氣、液介質的無泄漏采樣。樣品真實性強，準確性高，無殘液、殘氣排放,有效地防止有毒、有害介質對操作者的傷害。同時不會污染環境，避免了易燃、易爆介質在采樣時可能造成的危險事故。符合國家對環保和防火、防爆規范的要求。
HCYL型采樣器已在國內石油化工工藝裝置(渣油加氫、重油催化、氣體分餾等裝置)中采用，獲得了一致好評。我公司生產的HCYL型采樣器器主要有HCYL型在線式采樣器和HCYM型密閉式采樣器兩大類。用戶可以根據不同的工藝要求選用。各采樣器主體材質均為1Cr18Ni9Ti或0Cr18Ni9Ti，外觀大方、華麗。
HCYL型采樣器已在國內石油化工工藝裝置(渣油加氫、重油催化、氣體分餾等裝置)中采用，獲得了一致好評。我公司生產的HCYL型采樣器器主要有HCYL型在線式采樣器和HCYM型密閉式采樣器兩大類。用戶可以根據不同的工藝要求選用。各采樣器主體材質均為1Cr18Ni9Ti或0Cr18Ni9Ti，外觀大方、華麗。
|產品結構
結構特點HCYL型在線式采樣器，主要由應急閥、傳動絲桿、閥體、絲桿支架、手柄、柱塞、出液管、密封組件及聯接法蘭組成。由于柱塞貫穿于閥體及聯接法蘭中，保證了每次采樣時不排殘液(氣) ，也消除了凝堵的因素。
|產品技術參數
型號、適用范圍及使用方法①HCYL-IA型在線式采樣器（不帶冷卻）
●適用范圍：
本采樣器適用于各種粘度、無強腐蝕性的液體介質的采樣。
●使用溫度：-20～200℃，
●工作壓力：0～6.4MPa
●使用方法：
（1）將貯樣瓶瓶口對準采樣器的出液管口；
（2）逆時針方向慢慢旋轉采樣器手柄至液口流出介質為止；
（3）等樣品采足后，立即順時針方向旋轉采樣器手柄至絲杠全部旋入為止。

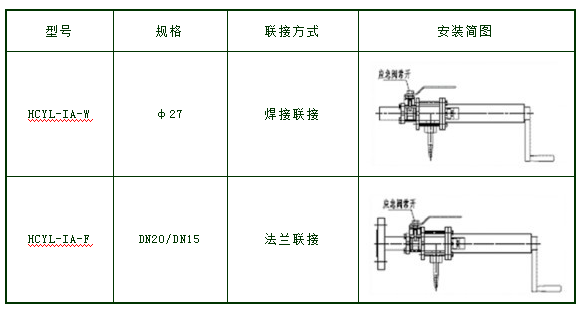

●型號及參數：

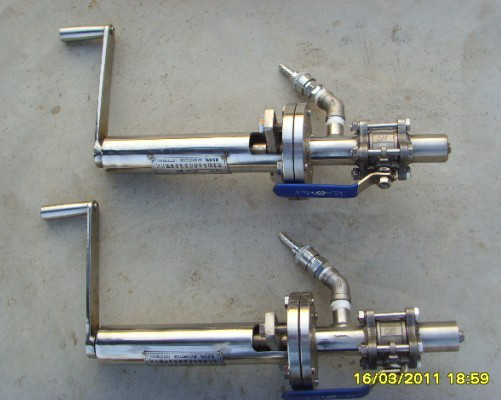

②HCYL-IB型在線式采樣器（帶冷卻）
●適用范圍：
本采樣器適用于各種粘度、無腐蝕性的液體介質的采樣, 也可用作易凝堵部位的排空閥、檢查閥等。
●使用溫度：-20～425℃，
●工作壓力：0～6.4MPa
●使用方法：
（1）將貯樣瓶口對準采樣器的出液管口。
（2）逆時針方向慢慢旋轉采樣器的手柄至出液口流出介質為止。
（3）待樣品采完后，立即順時針方向旋轉采樣器的手柄至絲桿全部旋入為止。

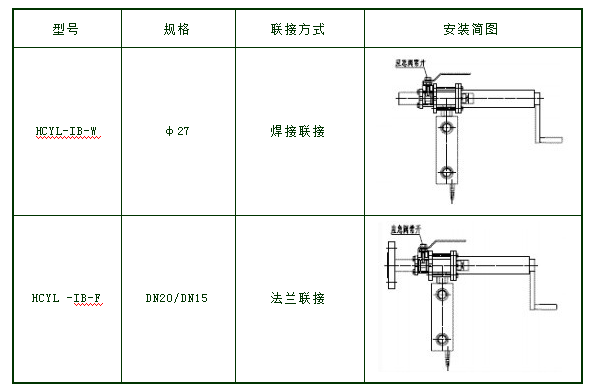

●型號及參數:

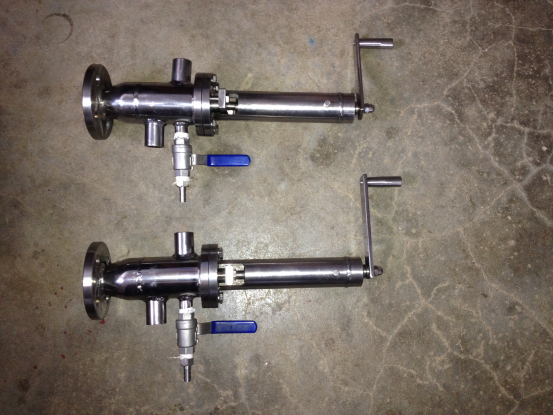

HCYL-LC型在線式采樣器，主要由應急閥、傳動絲桿、閥體、夾套、絲桿支架、手柄、柱塞、出液管、密封組件、聯接法蘭（可不用）等組成。由于柱塞貫穿于閥體及聯接法蘭中，保證了每次采樣時不排殘液(氣) ，也消除了凝堵的因素。已成功為多家中石化、中石油企業的原油、蠟油、硫磺采樣做了技術整改。
本采樣器適用于各種高粘度的液體介質的采樣。
●使用溫度：-20～200℃，
●工作壓力：0～6.4MPa
●使用方法：
（1）將伴熱管線連接；
（2）將貯樣瓶瓶口對準采樣器的出液管口；
（3）逆時針方向慢慢旋轉采樣器手柄至液口流出介質為止；
（4）等樣品采足后，立即順時針方向旋轉采樣器手柄至絲杠全部旋入為止。
