玻璃板液位計
|產品介紹
玻璃板液位計適用于化工、石油等工業設備容器上做液位顯示。
|產品結構

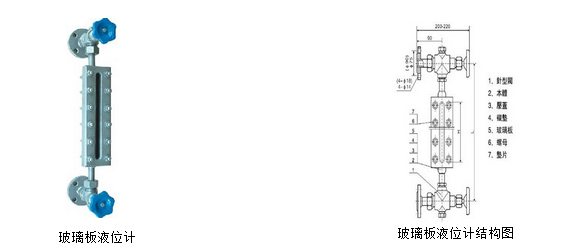

玻璃板液位計產品結構：
玻璃板液位計的上下閥上裝有法蘭接頭，與容器連接構成聯通器，透過玻璃板直接指示容器內的液位，“夾套型”設有加熱或冷卻裝置。該裝置加熱時可用蒸汽，冷卻時可用循環水，這樣可以調節流動性能，夾套接管尺寸為G1/4內螺紋。
在上下閥內裝有鋼球，當玻璃板因意外事故破壞時，鋼球在容器內壓力的作用下自動密封，防止容器內的介質繼續外流。
在儀表上端針型閥上裝有限塞螺釘，可供放氣之用，下端針型閥上也裝有限塞螺釘，可供放空、取樣、排污、清洗。
|產品技術參數
玻璃板液位計主要技術數據：1、工作壓力:見表1
2、工作溫度:見表1
3、針型閥的自動開閉壓力:≥0.2MPa
4、夾套蒸汽壓力為:≤0.6MPa
5、玻璃板的急變溫差為:≤240℃
6、儀表的規格是按安裝中心距L制定的。（詳見表1）
（注：我司承接特殊規格的定貨）
7、最高工作壓力:12MPa
產品類型：
| 名稱 | 型號 |
公 稱 壓 力 MPa |
介 質 溫 度 ℃ |
結構特征 | （規格按上、下閥中心線間距離） | 標準號 | ||||||
|
結構 形式 |
材料 |
L= 304 |
L= 500 |
L= 800 |
L= 1100 |
L= 1400 |
L= 1700 |
|||||
|
透 光 式 玻 璃 板 液 位 計 |
AT2.5 | 2.5 |
≤ 250℃ |
普通型 |
Ⅰ(碳鋼) Ⅱ(316L) |
△ △ |
△ △ |
△ △ |
△ △ |
△ △ |
HG21589.1-95 | |
| 夾套型 |
Ⅰ(碳鋼) Ⅱ(316l) |
△ △ |
△ △ |
△ △ |
△ △ |
△ △ |
||||||
| AT6.3 | 6.3 |
≤ 250℃ |
普通型 |
Ⅰ(碳鋼) Ⅱ(1Cr18Ni9Ti) |
△ △ |
△ △ |
△ △ |
△ △ |
△ △ |
HG21589.1-95 | ||
| 夾套型 |
Ⅰ(碳鋼) Ⅱ(1Cr18Ni9Ti) |
△ △ |
△ △ |
△ △ |
△ △ |
△ △ |
||||||
|
反 射 式 玻 璃 板 液 位 計 |
R4.0 | 4.0 |
-20 ～ +50 |
普通型 |
Ⅰ(碳鋼) Ⅱ(1Cr18Ni9Ti) |
△ △ |
△ △ |
△ △ |
△ △ |
△ △ |
HG5-1366-80 | |
| 夾套型 |
Ⅰ(碳鋼) Ⅱ(1Cr18Ni9Ti) |
△ | ||||||||||
| R0.6 | 0.6 |
-20 ～ +50 |
帶頸 襯里 |
Ⅲ(碳鋼襯里) |
△ △ |
HG5-1367-80 | ||||||
| 帶頸 |
Ⅱ(1Cr18Ni9Ti) Ⅰ(碳鋼) |
△ △ |
HG5-1368-80 | |||||||||
| R | 常壓 |
-20 ～ +50 |
襯里 | Ⅲ(碳鋼襯里) |
△ △ |
HG5-1369-80 | ||||||
|
嵌入 聯接 |
Ⅰ(碳鋼) Ⅱ(1Cr18Ni9Ti) |
△ △ |
HG5-1370-80 | |||||||||
